CS-MEDIUM-03 Read From Memory

欢迎各位同学从这里逐步迈入计算机系统的大门。

这一道题目将会带着你“上天入地”，从几乎最底层的计算机组成原理，到抽象层的计算机操作系统，都会有介绍。不过不用担心，本题目是科普向，虽然知识面很广，但是难度不会大大，诸位可以放心食用。本题的问答部分主要起引导作用，掌握如何我们当面便知～（所以不要急着糊题目完成度，扎实一点哦～）

题目做出了多少并不是第一重要的，重要的是你有没有从中学到一些东西～

Step 1 救救电脑小白

刚刚高考完的小双来到了大名鼎鼎～远近闻名～的电脑城，想要为自己的大学生活购置一台电脑，想要能畅玩 3 A 游戏，轻松处理大学四年的专业需求。老板一听可来劲了，拍出了一张堪称豪华～的配置单：

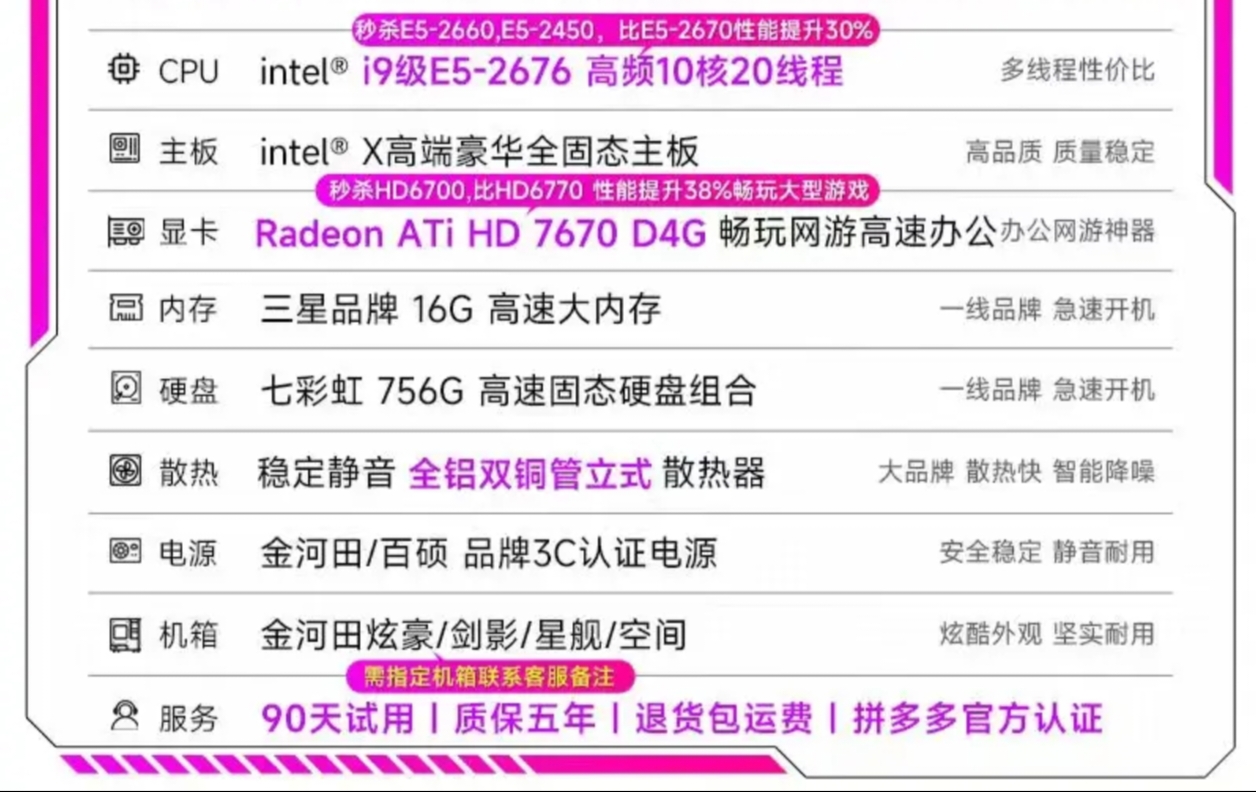

豪华配置单

电脑城老板人还怪好的诶，这么好的东西只卖你 3000，远远低于网上动辄上万的笔记本。他还说带着一部 2000￥ 128 G 内存的手机一起卖，便宜 500 块钱。

小双转念一想：电脑都是 16 G 内存，这 128 G 内存的手机得多厉害，还这么便宜，于是痛快地准备付钱。但是他突然想起你作为他的好朋友，正好对着一块有了解，于是他决定先问问你，咨询一下你的意见。

他于是问道：

电脑 16 G 内存是不是有点少，我手机都有 128 G 内存诶……
756 G 硬盘是什么啊，这个东西怎么看起来有点太多了啊？

你看了看这一张配置单，陷入了沉默……作为已经学习了一个暑假的计算机方向的大学生，你觉得有必要为他好好科普一下：

1、CPU、GPU、主板是什么，他们分别提供什么，有什么功能？

2、什么是内存、主存、存储，在电脑手机上分别的命名习惯是怎么样的？

3、电源要注意什么？（重要安全问题）

4、CPU、GPU 的性能怎么看呢

5、、这张配置单里还隐藏了什么很重要的没有说呢，请你好好想想哦

小双听完了你的分析，又追问了电脑城老板，而后补充道，这个手机是 24 G 内存。你挠了挠头，这个配置貌似有点不太合理，仔细追问下，才知道是 8 + 16 G，你摸了摸下巴，思考起来：

该怎么向小双解释这个 16 G 是什么呢？这个东西貌似电脑里面也在使用，要不就顺便一起科普了吧～

在你耐心的科普下，小双终于明白这是家坑人的店，他转头走出这家电脑城，决定去网上选购电脑。

小双在你的指导下购买了一台符合需求的电脑（9950HX X3d），开心地玩起来了想玩的 3 A 大作。他玩的太投入了，家里断电都没能注意到。很快啊很快，随着突如其来的黑屏，小双再一次慌了神，给你打来了紧急的求助电话，向你询问该怎么办。在大致判断出问题之后，小双突然反应过来，他玩的时候貌似并没有存档！！！他悲号着问你，有没有什么办法能让电脑恢复到之前开机时候的状态，你遗憾地摇了摇头，为他耐心地解释起来：

所以为什么不能呢？（此处有非常多关联的考量，可以先写一个初步的答案，在完成整一道题目之后补充更加完善的回答）

在一年之后，小双在玩游戏的时候，突然电脑蓝屏了。所幸卡的很久，在他打过来电话之后，依然卡在蓝屏的位置。你连忙让他把错误代码报给你，错误代码显示：“停止0x0000007F（0x00000008、0x00000000、0x00000000、0x00000000）UNEXPECTED_KERNEL_MODE_TRAP“。在你仔细搜索解决方案之后，你接触到了一个名为“ESP 寄存器”的东西。小双看见你的电脑屏幕，突然询问：

这是个什么东西？有什么用？

你思考了一下，不仅为他讲解了这一个寄存器，还为他讲解了与存储有关的几个寄存器。

但是电脑这个问题貌似与它无关。你突然意识到一个问题：

你清灰没有？

小双挠了挠头，不再言语，只是一味地看着你，眼神就是清澈的大学生的眼神。

你叹了口气，来到了他家里，为他清理了一次灰尘，并且一步一步给他讲解如何拆机清灰。最后你着重嘱咐：实在没把握，就去售后花点钱。

清灰之后，问题解决。安抚机魂是对的(x)，灰尘堵住出风口导致积热 / 灰尘损伤元件 / …… 进一步导致电脑出现奇怪的异常(✔)

故事由现实生活改编，其中的大部分可能对你使用电脑有一定帮助（

科普虽然结束了，但是你的学习之路可不能就此结束啊，请你完成以上对小双的科普之后，回答以下问题：

1、寄存器、高速缓存、只读存储器是什么，存在于电脑的哪个部分？

2、什么是 SRAM、NAND、HDD、DRAM？他们的特性分别是什么？为什么有这样的特性？分别在什么领域有应用？

3、DRAM 的物理结构长什么样子？工作原理是什么？它是如何实现读取、保存、修改的？（此处请着重考虑DRAM的部分）请你配上详细的图文说明。

4、为什么9950HX X3d 很多时候表现甚至不如 9800X3d ? ---> 为什么我的高速缓存不能说越多就一定越好？这之中有什么限制吗？

5、请你介绍一下 cache 最根本的原理，并且思考一下，如何把它在代码中应用起来：实现一个符合规则的矩阵乘法程序。矩阵乘法可参考线性代数的基本公式。顺便请了解一下 cache 的替换部分的内容。

Step 2: 让我看看你的内存

时间过得飞快，小双的大学生活又过去了一年。在你的熏陶下，他对计算机的兴趣愈发浓厚，甚至在学校的C语言课程中取得了不错的成绩。一天，他兴致勃勃地尝试编写一个稍微复杂的程序，但程序总是在运行中途神秘地崩溃，屏幕上冷冰冰地显示着一行他从未见过的错误：“Segmentation fault”。

“段错误？这是什么意思？”小双百思不得其解，再一次向你打来了求助电话。你意识到这是一个绝佳的机会，可以带他进入一个更深、更抽象，也更有趣的世界——操作系统的内存管理。

你决定先从这个最核心的概念讲起：虚拟内存 (Virtual Memory)。

你向小双解释道：“你程序中使用的每一个地址，比如你定义一个变量 int a，它的地址 &a，都不是它在物理内存条上的真实地址。这叫做虚拟地址。而这个变量实际存储在内存条上的地址，叫做物理地址。”

小双挠挠头，问道：“为什么需要虚拟内存&虚拟地址？这里面是如何进行组织的呢？”

你笑了笑，仔细地回答了他的问题，并且画出了两幅图

memory2

借助这个描述 32 位系统的图，你非常顺畅地为他描述了 64 位系统下的样子，详细地讲述了每一个段都存放了些什么东西，顺便用 "cat /proc/[PID]/maps" 随便抽选了一个幸运进程展示了一下。

小双于是问道：“还有一个问题，那我虚拟内存空间和实际的空间是怎么对应上的呢？它总不能随便拿一块吧？万一和别人冲突打架了怎么办啊？“

你微微一笑，正好之前你学习过这一块关于“页表管理”的知识，可以好好地为他讲一讲了。

……

“所以，小双，”你总结道，“你遇到的‘Segmentation fault’，从OS层面来看，就是你的程序试图访问一个虚拟地址，但MMU在查询页表时，发现这个虚拟页要么根本没有被映射到任何物理帧，要么你对它的操作（比如写入一个只读页）违反了页表里规定的权限。这时，MMU就会产生一个缺页异常 (Page Fault)，报告给操作系统。操作系统检查后，发现这是一个非法的访问，于是就终止了你的程序，并告诉你——‘段错误’！”

“我们还可以写一个程序，来尝试一下手动进行翻译”你如是说，打开了从网页上下载下来的一份半成品代码，完成了它，有着优秀的差错控制，并且附上了详细的注释，递给了小双。

#include <stdio.h>
#include <stdint.h>
#include <stdlib.h>
#include <stdbool.h>

#define PAGE_DIR_BITS   10 // 页目录索引位数
#define PAGE_TABLE_BITS 10 // 页表索引位数
#define OFFSET_BITS     12 // 页内偏移位数

#define PAGE_TABLE_SIZE (1 << PAGE_TABLE_BITS) // 1024
#define PAGE_DIR_SIZE   (1 << PAGE_DIR_BITS)   // 1024
#define PAGE_SIZE       (1 << OFFSET_BITS)     // 4096 (4KB)

// 页表项 (PTE - Page Table Entry)
// 包含物理帧号和权限位
typedef struct {
    bool     present_bit; // 存在位：1表示该页在物理内存中，0表示不在
    bool     rw_bit;      // 读写位：1表示可读可写，0表示只读
    uint32_t frame_number; // 对应的物理帧号
} PTE;

// 页目录项 (PDE - Page Directory Entry)
// 包含指向页表的指针和存在位
typedef struct {
    bool present_bit; // 存在位：1表示该页目录项指向一个有效的页表，0表示无效
    PTE* page_table_base; // 指向一个页表（PTE数组）的指针
} PDE;

// 模拟的页目录表（作为我们模拟的 "CR3寄存器" 指向的地址）
PDE page_directory[PAGE_DIR_SIZE];


/**
 * @brief 模拟MMU进行地址翻译和权限检查
 * * @param virtual_address 要翻译的32位虚拟地址
 * @param is_write_access 访问类型，true表示写操作，false表示读操作
 */
void translate_address(uint32_t virtual_address, bool is_write_access) {//请你完成这个尚未完成的函数
    printf("----------------------------------------\n");
    printf("Translating Virtual Address: 0x%08X (%s access)\n", virtual_address, is_write_access ? "WRITE" : "READ");

    // --- 步骤1: 从虚拟地址中提取索引和偏移 ---


    printf(" -> Page Dir Index: %u (0x%X)\n", page_dir_index, page_dir_index);
    printf(" -> Page Table Index: %u (0x%X)\n", page_table_index, page_table_index);
    printf(" -> Offset: %u (0x%X)\n", offset, offset);

    // --- 步骤2: 查询页目录表 ---


    // --- 步骤3: 查询页表 ---


    // --- 步骤4: 检查访问权限 ---

    printf("  [*] Checking access permissions...\n");

    // --- 步骤5: 计算最终的物理地址 ---


    printf("  [SUCCESS] Translation complete.\n");
    printf("  Virtual Address 0x%08X  =>  Physical Address 0x%08X\n", virtual_address, physical_address);
}

/**
 * @brief 初始化模拟环境，预设一些页表和页目录项
 */
void initialize_simulation() {
    printf("Initializing MMU simulation environment...\n");

    // 初始化整个页目录表
    for (int i = 0; i < PAGE_DIR_SIZE; ++i) {
        page_directory[i].present_bit = false;
        page_directory[i].page_table_base = NULL;
    }

    // 2. 创建并填充第一个页表 (用于虚拟地址 0x00000000 - 0x003FFFFF)
    //    假设页目录索引为0
    PTE* page_table_1 = (PTE*)malloc(sizeof(PTE) * PAGE_TABLE_SIZE);

    page_directory[0].present_bit = true;
    page_directory[0].page_table_base = page_table_1;

    for (int i = 0; i < PAGE_TABLE_SIZE; ++i) {
        page_table_1[i].present_bit = false; // 默认所有PTE无效
    }
    // 设置几个有效的PTE
    // VA 0x00001xxx -> PA 0x0001Axxx (可读可写)
    page_table_1[1].present_bit = true;
    page_table_1[1].rw_bit = true;
    page_table_1[1].frame_number = 26; // 物理帧号 0x1A

    // VA 0x00002xxx -> PA 0x0008Fxxx (只读)
    page_table_1[2].present_bit = true;
    page_table_1[2].rw_bit = false; // 只读页面
    page_table_1[2].frame_number = 143; // 物理帧号 0x8F

    // 3. 创建并填充第二个页表 (用于虚拟地址 0x00400000 - 0x007FFFFF)
    //    假设页目录索引为1
    PTE* page_table_2 = (PTE*)malloc(sizeof(PTE) * PAGE_TABLE_SIZE);
    page_directory[1].present_bit = true;
    page_directory[1].page_table_base = page_table_2;

    for (int i = 0; i < PAGE_TABLE_SIZE; ++i) {
        page_table_2[i].present_bit = false;
    }
    // VA 0x00400xxx -> PA 0x00033xxx
    page_table_2[0].present_bit = true;
    page_table_2[0].rw_bit = true;
    page_table_2[0].frame_number = 51; // 物理帧号 0x33

    printf("Initialization complete.\n\n");
}

// --- 4. 主函数，运行测试用例 ---

int main() {
    initialize_simulation();

    // --- 测试用例 ---

    // 1. 成功读取: 访问一个有效的、可读写的地址
    // 虚拟地址: 0x00001A2B
    // -> 页目录索引: 0, 页表索引: 1, 偏移: 0xA2B
    // -> 查找 PDE[0] -> PTE[1] -> 物理帧号 26 (0x1A)
    // -> 物理地址: (26 << 12) | 0xA2B = 0x1A000 | 0xA2B = 0x1AA2B
    translate_address(0x00001A2B, false);

    // 2. 成功写入: 访问一个有效的、可读写的地址
    // 与上面相同，但请求是写操作
    translate_address(0x00001A2B, true);

    // 3. 保护错误: 尝试写入一个只读页面
    // 虚拟地址: 0x00002048
    // -> 页目录索引: 0, 页表索引: 2, 偏移: 0x048
    // -> 查找 PDE[0] -> PTE[2] -> rw_bit = 0, 触发保护错误
    translate_address(0x00002048, true);

    // 4. 缺页错误: 访问一个页表项(PTE)无效的地址
    // 虚拟地址: 0x00003555
    // -> 页目录索引: 0, 页表索引: 3, 偏移: 0x555
    // -> 查找 PDE[0] -> PTE[3] -> present_bit = 0, 触发缺页错误
    translate_address(0x00003555, false);

    // 5. 段错误: 访问一个页目录项(PDE)无效的地址
    // 虚拟地址: 0x00804000 (页目录索引=2)
    // -> 页目录索引: 2
    // -> 查找 PDE[2] -> present_bit = 0, 触发段错误
    translate_address(0x00804000, false);

    // --- 释放动态分配的内存 ---
    // 在真实OS中，这部分内存管理会更复杂
    free(page_directory[0].page_table_base);
    free(page_directory[1].page_table_base);

    return 0;
}



/*
sample output:

Initializing MMU simulation environment...
Initialization complete.

----------------------------------------
Translating Virtual Address: 0x00001A2B (READ access)
 -> Page Dir Index: 0 (0x0)
 -> Page Table Index: 1 (0x1)
 -> Offset: 2603 (0xA2B)
  [*] Checking Page Directory Entry 0...
      -> PDE is present. Page table base address: 0x60000305c010
  [*] Checking Page Table Entry 1...
      -> PTE is present. Frame number: 26 (0x1A)
  [*] Checking access permissions...
      -> Access granted.
  [SUCCESS] Translation complete.
  Virtual Address 0x00001A2B  =>  Physical Address 0x0001AA2B
----------------------------------------
Translating Virtual Address: 0x00001A2B (WRITE access)
 -> Page Dir Index: 0 (0x0)
 -> Page Table Index: 1 (0x1)
 -> Offset: 2603 (0xA2B)
  [*] Checking Page Directory Entry 0...
      -> PDE is present. Page table base address: 0x60000305c010
  [*] Checking Page Table Entry 1...
      -> PTE is present. Frame number: 26 (0x1A)
  [*] Checking access permissions...
      -> Access granted.
  [SUCCESS] Translation complete.
  Virtual Address 0x00001A2B  =>  Physical Address 0x0001AA2B
----------------------------------------
Translating Virtual Address: 0x00002048 (WRITE access)
 -> Page Dir Index: 0 (0x0)
 -> Page Table Index: 2 (0x2)
 -> Offset: 72 (0x48)
  [*] Checking Page Directory Entry 0...
      -> PDE is present. Page table base address: 0x60000305c010
  [*] Checking Page Table Entry 2...
      -> PTE is present. Frame number: 143 (0x8F)
  [*] Checking access permissions...
  [!] FAULT: Write attempt on a read-only page. (Protection Fault)
----------------------------------------
Translating Virtual Address: 0x00003555 (READ access)
 -> Page Dir Index: 0 (0x0)
 -> Page Table Index: 3 (0x3)
 -> Offset: 1365 (0x555)
  [*] Checking Page Directory Entry 0...
      -> PDE is present. Page table base address: 0x60000305c010
  [*] Checking Page Table Entry 3...
  [!] FAULT: Page Table Entry not present. (Page Fault)
----------------------------------------
Translating Virtual Address: 0x00804000 (READ access)
 -> Page Dir Index: 2 (0x2)
 -> Page Table Index: 4 (0x4)
 -> Offset: 0 (0x0)
  [*] Checking Page Directory Entry 2...
  [!] FAULT: Page Directory Entry not present. (Segmentation Fault)
*/

#include <stdio.h>
#include <stdint.h>
#include <stdlib.h>
#include <stdbool.h>

#define PAGE_DIR_BITS   10 // 页目录索引位数
#define PAGE_TABLE_BITS 10 // 页表索引位数
#define OFFSET_BITS     12 // 页内偏移位数

#define PAGE_TABLE_SIZE (1 << PAGE_TABLE_BITS) // 1024
#define PAGE_DIR_SIZE   (1 << PAGE_DIR_BITS)   // 1024
#define PAGE_SIZE       (1 << OFFSET_BITS)     // 4096 (4KB)

// 页表项 (PTE - Page Table Entry)
// 包含物理帧号和权限位
typedef struct {
    bool     present_bit; // 存在位：1表示该页在物理内存中，0表示不在
    bool     rw_bit;      // 读写位：1表示可读可写，0表示只读
    uint32_t frame_number; // 对应的物理帧号
} PTE;

// 页目录项 (PDE - Page Directory Entry)
// 包含指向页表的指针和存在位
typedef struct {
    bool present_bit; // 存在位：1表示该页目录项指向一个有效的页表，0表示无效
    PTE* page_table_base; // 指向一个页表（PTE数组）的指针
} PDE;

// 模拟的页目录表（作为我们模拟的 "CR3寄存器" 指向的地址）
PDE page_directory[PAGE_DIR_SIZE];


/**
 * @brief 模拟MMU进行地址翻译和权限检查
 * * @param virtual_address 要翻译的32位虚拟地址
 * @param is_write_access 访问类型，true表示写操作，false表示读操作
 */
void translate_address(uint32_t virtual_address, bool is_write_access) {//请你完成这个尚未完成的函数
    printf("----------------------------------------\n");
    printf("Translating Virtual Address: 0x%08X (%s access)\n", virtual_address, is_write_access ? "WRITE" : "READ");

    // --- 步骤1: 从虚拟地址中提取索引和偏移 ---


    printf(" -> Page Dir Index: %u (0x%X)\n", page_dir_index, page_dir_index);
    printf(" -> Page Table Index: %u (0x%X)\n", page_table_index, page_table_index);
    printf(" -> Offset: %u (0x%X)\n", offset, offset);

    // --- 步骤2: 查询页目录表 ---


    // --- 步骤3: 查询页表 ---


    // --- 步骤4: 检查访问权限 ---

    printf("  [*] Checking access permissions...\n");

    // --- 步骤5: 计算最终的物理地址 ---


    printf("  [SUCCESS] Translation complete.\n");
    printf("  Virtual Address 0x%08X  =>  Physical Address 0x%08X\n", virtual_address, physical_address);
}

/**
 * @brief 初始化模拟环境，预设一些页表和页目录项
 */
void initialize_simulation() {
    printf("Initializing MMU simulation environment...\n");

    // 初始化整个页目录表
    for (int i = 0; i < PAGE_DIR_SIZE; ++i) {
        page_directory[i].present_bit = false;
        page_directory[i].page_table_base = NULL;
    }

    // 2. 创建并填充第一个页表 (用于虚拟地址 0x00000000 - 0x003FFFFF)
    //    假设页目录索引为0
    PTE* page_table_1 = (PTE*)malloc(sizeof(PTE) * PAGE_TABLE_SIZE);

    page_directory[0].present_bit = true;
    page_directory[0].page_table_base = page_table_1;

    for (int i = 0; i < PAGE_TABLE_SIZE; ++i) {
        page_table_1[i].present_bit = false; // 默认所有PTE无效
    }
    // 设置几个有效的PTE
    // VA 0x00001xxx -> PA 0x0001Axxx (可读可写)
    page_table_1[1].present_bit = true;
    page_table_1[1].rw_bit = true;
    page_table_1[1].frame_number = 26; // 物理帧号 0x1A

    // VA 0x00002xxx -> PA 0x0008Fxxx (只读)
    page_table_1[2].present_bit = true;
    page_table_1[2].rw_bit = false; // 只读页面
    page_table_1[2].frame_number = 143; // 物理帧号 0x8F

    // 3. 创建并填充第二个页表 (用于虚拟地址 0x00400000 - 0x007FFFFF)
    //    假设页目录索引为1
    PTE* page_table_2 = (PTE*)malloc(sizeof(PTE) * PAGE_TABLE_SIZE);
    page_directory[1].present_bit = true;
    page_directory[1].page_table_base = page_table_2;

    for (int i = 0; i < PAGE_TABLE_SIZE; ++i) {
        page_table_2[i].present_bit = false;
    }
    // VA 0x00400xxx -> PA 0x00033xxx
    page_table_2[0].present_bit = true;
    page_table_2[0].rw_bit = true;
    page_table_2[0].frame_number = 51; // 物理帧号 0x33

    printf("Initialization complete.\n\n");
}

// --- 4. 主函数，运行测试用例 ---

int main() {
    initialize_simulation();

    // --- 测试用例 ---

    // 1. 成功读取: 访问一个有效的、可读写的地址
    // 虚拟地址: 0x00001A2B
    // -> 页目录索引: 0, 页表索引: 1, 偏移: 0xA2B
    // -> 查找 PDE[0] -> PTE[1] -> 物理帧号 26 (0x1A)
    // -> 物理地址: (26 << 12) | 0xA2B = 0x1A000 | 0xA2B = 0x1AA2B
    translate_address(0x00001A2B, false);

    // 2. 成功写入: 访问一个有效的、可读写的地址
    // 与上面相同，但请求是写操作
    translate_address(0x00001A2B, true);

    // 3. 保护错误: 尝试写入一个只读页面
    // 虚拟地址: 0x00002048
    // -> 页目录索引: 0, 页表索引: 2, 偏移: 0x048
    // -> 查找 PDE[0] -> PTE[2] -> rw_bit = 0, 触发保护错误
    translate_address(0x00002048, true);

    // 4. 缺页错误: 访问一个页表项(PTE)无效的地址
    // 虚拟地址: 0x00003555
    // -> 页目录索引: 0, 页表索引: 3, 偏移: 0x555
    // -> 查找 PDE[0] -> PTE[3] -> present_bit = 0, 触发缺页错误
    translate_address(0x00003555, false);

    // 5. 段错误: 访问一个页目录项(PDE)无效的地址
    // 虚拟地址: 0x00804000 (页目录索引=2)
    // -> 页目录索引: 2
    // -> 查找 PDE[2] -> present_bit = 0, 触发段错误
    translate_address(0x00804000, false);

    // --- 释放动态分配的内存 ---
    // 在真实OS中，这部分内存管理会更复杂
    free(page_directory[0].page_table_base);
    free(page_directory[1].page_table_base);

    return 0;
}



/*
sample output:

Initializing MMU simulation environment...
Initialization complete.

----------------------------------------
Translating Virtual Address: 0x00001A2B (READ access)
 -> Page Dir Index: 0 (0x0)
 -> Page Table Index: 1 (0x1)
 -> Offset: 2603 (0xA2B)
  [*] Checking Page Directory Entry 0...
      -> PDE is present. Page table base address: 0x60000305c010
  [*] Checking Page Table Entry 1...
      -> PTE is present. Frame number: 26 (0x1A)
  [*] Checking access permissions...
      -> Access granted.
  [SUCCESS] Translation complete.
  Virtual Address 0x00001A2B  =>  Physical Address 0x0001AA2B
----------------------------------------
Translating Virtual Address: 0x00001A2B (WRITE access)
 -> Page Dir Index: 0 (0x0)
 -> Page Table Index: 1 (0x1)
 -> Offset: 2603 (0xA2B)
  [*] Checking Page Directory Entry 0...
      -> PDE is present. Page table base address: 0x60000305c010
  [*] Checking Page Table Entry 1...
      -> PTE is present. Frame number: 26 (0x1A)
  [*] Checking access permissions...
      -> Access granted.
  [SUCCESS] Translation complete.
  Virtual Address 0x00001A2B  =>  Physical Address 0x0001AA2B
----------------------------------------
Translating Virtual Address: 0x00002048 (WRITE access)
 -> Page Dir Index: 0 (0x0)
 -> Page Table Index: 2 (0x2)
 -> Offset: 72 (0x48)
  [*] Checking Page Directory Entry 0...
      -> PDE is present. Page table base address: 0x60000305c010
  [*] Checking Page Table Entry 2...
      -> PTE is present. Frame number: 143 (0x8F)
  [*] Checking access permissions...
  [!] FAULT: Write attempt on a read-only page. (Protection Fault)
----------------------------------------
Translating Virtual Address: 0x00003555 (READ access)
 -> Page Dir Index: 0 (0x0)
 -> Page Table Index: 3 (0x3)
 -> Offset: 1365 (0x555)
  [*] Checking Page Directory Entry 0...
      -> PDE is present. Page table base address: 0x60000305c010
  [*] Checking Page Table Entry 3...
  [!] FAULT: Page Table Entry not present. (Page Fault)
----------------------------------------
Translating Virtual Address: 0x00804000 (READ access)
 -> Page Dir Index: 2 (0x2)
 -> Page Table Index: 4 (0x4)
 -> Offset: 0 (0x0)
  [*] Checking Page Directory Entry 2...
  [!] FAULT: Page Directory Entry not present. (Segmentation Fault)
*/

请注意，这段代码是在用户态下对地址翻译过程的一个软件模拟。在真实的系统中，地址翻译是由CPU内部的MMU硬件自动完成的，而页表本身则存放在受内核保护的物理内存中，用户程序无法直接访问或修改它们

小双挠了挠头，或许笨笨的他还需要一点时间消化一下。完成了为小双的科普，现在你或许还有一些知识可以再深入学习一下（别忘了写回答里面）：

1、与内存组织相关的寄存器有什么？他们分别有什么作用？

2、请你仔细地描述你所学到的关于页表管理这一块知识。请注意描述的抽象层次，借助你画的图片，展现他们的逻辑关系，细细地描述描述呢。

提示：你应该至少涉及到 MMU、页表、TLB、多级页表等内容的原理。从概念本身出发，介绍它的作用，介绍它与其他部分的联系。最后实际描述一次从虚拟内存到物理内存的过程。

3、一次从内存中完整读取数据的过程是怎么样的？一次从存储中完整读取数据的过程是什么样的？请借助图描述一下。

4、缺页异常是什么？有什么种类，分别的典型例子有什么？分别是怎么处理的？

5、什么是页面替换？是怎么样进行的？先换掉什么？

6、在缺页异常中，或许你会学到一个很符合直觉的词语：中断。但是这具体是什么呢？相信你会从这里迈向更广阔的 OS 世界～

Step 3 让我玩玩你的内存

小双继续学习着计算机的知识，他安装上了 linux 系统，了解到了命令行的相关操作。他对这个黑乎乎的东西来了兴趣，想知道这个是什么。一番搜索之后，才明白这其实是一个叫做 shell 的东西。它本身就是一个程序，用来调出其他的程序。小双接着搜索，了解到这个名叫 shell 的东西是通过 exec 实现的。他飞速摇来了你，想了解了解 exec 的相关特性。你写了一个简单的程序，运行了一下，对着结果非常轻松地解释了 exec 最为重要的特性。（代码后附）

#include <stdio.h>
#include <unistd.h>     // 提供了对POSIX操作系统API的访问，如 getpid(), execlp()
#include <stdlib.h>

int main() {

    // getpid() 是一个系统调用，会返回当前进程的ID (Process ID)
    printf("--> Hello from exec_demo! My PID is %d.\n", getpid());
    printf("--> I am about to call execlp() to transform into 'ls -l'...\n");
    fflush(stdout); // 刷新标准输出

    execlp("ls", "ls", "-l", NULL);
    // execlp() 会在系统的PATH环境变量所指定的目录中，查找名为"ls"的可执行文件。
    // 参数列表:
    // 第一个 "ls": 要执行的程序名。
    // 第二个 "ls": 作为新程序argv[0]的值（通常是程序名本身）。
    // 第三个 "-l": 作为新程序argv[1]的值（一个参数）。
    // NULL: 参数列表必须以NULL结尾。

    printf("This message will be printed here.\n");

    return 0;
}

#include <stdio.h>
#include <unistd.h>     // 提供了对POSIX操作系统API的访问，如 getpid(), execlp()
#include <stdlib.h>

int main() {

    // getpid() 是一个系统调用，会返回当前进程的ID (Process ID)
    printf("--> Hello from exec_demo! My PID is %d.\n", getpid());
    printf("--> I am about to call execlp() to transform into 'ls -l'...\n");
    fflush(stdout); // 刷新标准输出

    execlp("ls", "ls", "-l", NULL);
    // execlp() 会在系统的PATH环境变量所指定的目录中，查找名为"ls"的可执行文件。
    // 参数列表:
    // 第一个 "ls": 要执行的程序名。
    // 第二个 "ls": 作为新程序argv[0]的值（通常是程序名本身）。
    // 第三个 "-l": 作为新程序argv[1]的值（一个参数）。
    // NULL: 参数列表必须以NULL结尾。

    printf("This message will be printed here.\n");

    return 0;
}

”在 exec 这样的特性之下，那 shell 作为一个能一直和你闲聊的黑框框是怎么实现的呢？“小双问道。

你搓了搓手，为他介绍起了几乎所有 Unix 系统的基石： fork - exec 模型。

在了解了这个模型基础之后，小双迫不及待地想要和你一起尝试写一个 minishell，不过他代码能力比较糟糕，只有最基础的思路，请你帮帮他～

小双：我们只需要创建一个无限的循环，不断等待着用户的输入。得到输入之后，使用 fork 创建一个子进程，使用 exec 去执行对应的命令就可以了。在这里为了简化，我们假定命令不会携带参数，就是单独的一个字符串，例如 ls, pwd 之类的就可以了～

温馨提示：请关注 fork 的例子，这对于你完成这份代码有极大的帮助

实现了这个 minishell 之后，小双十分高兴。你这个时候回想一路上带领小双学习的路径，想起了一个与内存相关的机制隐藏在 fork 中，这时候你提出了一个引导性的问题：

“小双，你有没有想过，如果这个程序很大，那 fork 的时候的开销会非常恐怖啊，那如果遇到某些需要 fork 多个进程出来的，是不是就不太能接受了呢？比如对于一个内存占了 1 G 的程序， fork 的时候是不是要频繁地复制，会狠狠地拖慢运行速度？但是你看我们这个 minishell 里面，都是直接 fork 之后选择 exec 一个新的程序，实际上对于原本的内存我们并不需要。你想想，这个问题该怎么解决呢？”

小双再度陷入了宕机的状态……

你于是为他介绍了一下 cow (copy on write) 机制，并且在上面的 minishell 中简单地加了一点东西，用程序的运行结果来证明这一回事。

意见参考（或许有些信息你可以在 /proc/self-pid/statm 读取到）：

父子进程中的变量虚拟地址是否相同？
fork 后，子进程能否读取到父进程的内存？
当子进程写入共享内存后，它的内存占用（RSS/VSS）是否会发生变化？
（还有什么很重要的东西呢？）

在了解了具体的细节之后，你也可以写一个 fork 啦～

#include <stdio.h>
#include <stdlib.h>
#include <stdbool.h>

// --- 预设的数据结构和模拟环境 ---

#define NUM_PAGES 16    // 为了简化输出，我们假设一个进程最多16个虚拟页
#define NUM_FRAMES 64   // 系统总共有64个物理帧

// 模拟物理内存帧
typedef struct {
    bool in_use;        // 此物理帧是否已被分配
    int share_count;    // 有多少个PTE指向此帧（用于COW）
} PhysicalFrame;

// 模拟页表项 (PTE)
typedef struct {
    bool present;       // 存在位
    bool writable;      // 可写位
    int frame_index;    // 指向的物理帧的索引
} PTE;

// 模拟进程控制块 (PCB)
typedef struct {
    int pid;
    PTE page_table[NUM_PAGES]; // 每个进程有一个页表
} Process;

// 全局模拟环境
PhysicalFrame G_physical_memory[NUM_FRAMES]; // G_ 前缀表示全局变量
Process* G_process_list[10];                 // 最多10个进程
int G_next_pid = 100;                        // 下一个要分配的PID
int G_process_count = 0;

// --- 框架提供的辅助函数 (无需修改) ---

// 初始化模拟环境
void init_simulation() {
    for (int i = 0; i < NUM_FRAMES; ++i) {
        G_physical_memory[i].in_use = false;
        G_physical_memory[i].share_count = 0;
    }
    printf("Simulation environment initialized.\n");
}

// 创建初始的父进程以供测试
Process* create_initial_process() {
    Process* parent = (Process*)malloc(sizeof(Process));
    parent->pid = G_next_pid++;
    G_process_list[G_process_count++] = parent;

    // 初始化页表
    for (int i = 0; i < NUM_PAGES; ++i) parent->page_table[i].present = false;

    // 分配几个页面
    // 页面0: 代码页 (只读)
    parent->page_table[0] = (PTE){.present=true, .writable=false, .frame_index=10};
    G_physical_memory[10] = (PhysicalFrame){.in_use=true, .share_count=1};
    // 页面1: 数据页 (可写)
    parent->page_table[1] = (PTE){.present=true, .writable=true, .frame_index=25};
    G_physical_memory[25] = (PhysicalFrame){.in_use=true, .share_count=1};
    // 页面2: 堆页面 (可写)
    parent->page_table[2] = (PTE){.present=true, .writable=true, .frame_index=30};
    G_physical_memory[30] = (PhysicalFrame){.in_use=true, .share_count=1};

    printf("Initial parent process (PID %d) created.\n", parent->pid);
    return parent;
}

// 打印一个进程的页表状态，用于验证
void print_process_pagetable(Process* proc) {
    if (!proc) return;
    printf("\n--- Page Table for PID: %d ---\n", proc->pid);
    printf("V.Page | Present | Writable | P.Frame | Frame Share Count\n");
    printf("----------------------------------------------------------\n");
    for (int i = 0; i < NUM_PAGES; ++i) {
        if (proc->page_table[i].present) {
            int frame_idx = proc->page_table[i].frame_index;
            printf("  %-4d |    %-3s  |   %-5s  |   %-5d | %-d\n",
                   i,
                   proc->page_table[i].present ? "Yes" : "No",
                   proc->page_table[i].writable ? "Yes" : "No",
                   frame_idx,
                   G_physical_memory[frame_idx].share_count);
        }
    }
    printf("----------------------------------------------------------\n");
}

/**
 * @brief 模拟fork()系统调用，创建一个子进程，并实现写时复制(COW)。
 * @param parent 指向父进程的指针。
 * @return 指向新创建的子进程的指针。
 */
Process* my_fork(Process* parent) {

    printf("\n>>> Calling my_fork() on parent PID %d...\n", parent->pid);

    // TODO: 步骤 1: 创建一个新的子进程结构体(Process)，并为其分配一个新的PID。


    // TODO: 步骤 2: 遍历父进程的页表 (从 i=0 到 NUM_PAGES-1)。


    // TODO: 步骤 3: 对于父进程中每一个有效的页表项 (即 present_bit 为 true 的PTE):
    //     a. 将父进程的PTE完整地复制给子进程的对应PTE。
    //
    //     b. 检查这个页面是否是可写的 (writable)。如果是，则需要触发COW机制。
    //
    //     c. COW处理:
    //        i.  将父进程中该页面的PTE权限设置为只读 (writable = false)。
    //        ii. 将子进程中该页面的PTE权限也设置为只读 (writable = false)。
    //
    //     d. 无论是只读页还是被设置为只读的可写页，现在它们都被共享了。
    //        因此，需要增加其对应的物理帧的共享计数 (share_count)。
    //        提示: 物理帧的索引是 pte.frame_index。


    // TODO: 步骤 4: 将新创建的子进程添加到全局进程列表 G_process_list 中，并更新 G_process_count。


    // TODO: 步骤 5: 返回指向子进程的指针。


    return NULL; // 请在完成实现后，删除或替换这一行
}


// --- 用于测试你的实现的 main 函数 (无需修改) ---
int main() {
    init_simulation();

    Process* parent = create_initial_process();
    printf("\n--- State BEFORE fork ---\n");
    print_process_pagetable(parent);

    Process* child = my_fork(parent);

    printf("\n--- State AFTER fork ---\n");
    printf("Parent process state after fork:\n");
    print_process_pagetable(parent);

    printf("Child process state after fork:\n");
    print_process_pagetable(child);

    // 释放内存 (在真实OS中，这是由进程退出时完成的)
    free(parent);
    free(child);

    return 0;
}

#include <stdio.h>
#include <stdlib.h>
#include <stdbool.h>

// --- 预设的数据结构和模拟环境 ---

#define NUM_PAGES 16    // 为了简化输出，我们假设一个进程最多16个虚拟页
#define NUM_FRAMES 64   // 系统总共有64个物理帧

// 模拟物理内存帧
typedef struct {
    bool in_use;        // 此物理帧是否已被分配
    int share_count;    // 有多少个PTE指向此帧（用于COW）
} PhysicalFrame;

// 模拟页表项 (PTE)
typedef struct {
    bool present;       // 存在位
    bool writable;      // 可写位
    int frame_index;    // 指向的物理帧的索引
} PTE;

// 模拟进程控制块 (PCB)
typedef struct {
    int pid;
    PTE page_table[NUM_PAGES]; // 每个进程有一个页表
} Process;

// 全局模拟环境
PhysicalFrame G_physical_memory[NUM_FRAMES]; // G_ 前缀表示全局变量
Process* G_process_list[10];                 // 最多10个进程
int G_next_pid = 100;                        // 下一个要分配的PID
int G_process_count = 0;

// --- 框架提供的辅助函数 (无需修改) ---

// 初始化模拟环境
void init_simulation() {
    for (int i = 0; i < NUM_FRAMES; ++i) {
        G_physical_memory[i].in_use = false;
        G_physical_memory[i].share_count = 0;
    }
    printf("Simulation environment initialized.\n");
}

// 创建初始的父进程以供测试
Process* create_initial_process() {
    Process* parent = (Process*)malloc(sizeof(Process));
    parent->pid = G_next_pid++;
    G_process_list[G_process_count++] = parent;

    // 初始化页表
    for (int i = 0; i < NUM_PAGES; ++i) parent->page_table[i].present = false;

    // 分配几个页面
    // 页面0: 代码页 (只读)
    parent->page_table[0] = (PTE){.present=true, .writable=false, .frame_index=10};
    G_physical_memory[10] = (PhysicalFrame){.in_use=true, .share_count=1};
    // 页面1: 数据页 (可写)
    parent->page_table[1] = (PTE){.present=true, .writable=true, .frame_index=25};
    G_physical_memory[25] = (PhysicalFrame){.in_use=true, .share_count=1};
    // 页面2: 堆页面 (可写)
    parent->page_table[2] = (PTE){.present=true, .writable=true, .frame_index=30};
    G_physical_memory[30] = (PhysicalFrame){.in_use=true, .share_count=1};

    printf("Initial parent process (PID %d) created.\n", parent->pid);
    return parent;
}

// 打印一个进程的页表状态，用于验证
void print_process_pagetable(Process* proc) {
    if (!proc) return;
    printf("\n--- Page Table for PID: %d ---\n", proc->pid);
    printf("V.Page | Present | Writable | P.Frame | Frame Share Count\n");
    printf("----------------------------------------------------------\n");
    for (int i = 0; i < NUM_PAGES; ++i) {
        if (proc->page_table[i].present) {
            int frame_idx = proc->page_table[i].frame_index;
            printf("  %-4d |    %-3s  |   %-5s  |   %-5d | %-d\n",
                   i,
                   proc->page_table[i].present ? "Yes" : "No",
                   proc->page_table[i].writable ? "Yes" : "No",
                   frame_idx,
                   G_physical_memory[frame_idx].share_count);
        }
    }
    printf("----------------------------------------------------------\n");
}

/**
 * @brief 模拟fork()系统调用，创建一个子进程，并实现写时复制(COW)。
 * @param parent 指向父进程的指针。
 * @return 指向新创建的子进程的指针。
 */
Process* my_fork(Process* parent) {

    printf("\n>>> Calling my_fork() on parent PID %d...\n", parent->pid);

    // TODO: 步骤 1: 创建一个新的子进程结构体(Process)，并为其分配一个新的PID。


    // TODO: 步骤 2: 遍历父进程的页表 (从 i=0 到 NUM_PAGES-1)。


    // TODO: 步骤 3: 对于父进程中每一个有效的页表项 (即 present_bit 为 true 的PTE):
    //     a. 将父进程的PTE完整地复制给子进程的对应PTE。
    //
    //     b. 检查这个页面是否是可写的 (writable)。如果是，则需要触发COW机制。
    //
    //     c. COW处理:
    //        i.  将父进程中该页面的PTE权限设置为只读 (writable = false)。
    //        ii. 将子进程中该页面的PTE权限也设置为只读 (writable = false)。
    //
    //     d. 无论是只读页还是被设置为只读的可写页，现在它们都被共享了。
    //        因此，需要增加其对应的物理帧的共享计数 (share_count)。
    //        提示: 物理帧的索引是 pte.frame_index。


    // TODO: 步骤 4: 将新创建的子进程添加到全局进程列表 G_process_list 中，并更新 G_process_count。


    // TODO: 步骤 5: 返回指向子进程的指针。


    return NULL; // 请在完成实现后，删除或替换这一行
}


// --- 用于测试你的实现的 main 函数 (无需修改) ---
int main() {
    init_simulation();

    Process* parent = create_initial_process();
    printf("\n--- State BEFORE fork ---\n");
    print_process_pagetable(parent);

    Process* child = my_fork(parent);

    printf("\n--- State AFTER fork ---\n");
    printf("Parent process state after fork:\n");
    print_process_pagetable(parent);

    printf("Child process state after fork:\n");
    print_process_pagetable(child);

    // 释放内存 (在真实OS中，这是由进程退出时完成的)
    free(parent);
    free(child);

    return 0;
}

恭喜你完成了这一道题目～需要提示的是，你需要做的不是完成题目，而是学习。在这个大框架之下还有许许多多细节的知识等待着你去发掘，希望我们能当面好好交流交流你学到了什么～

不过在此之前，需要你把本题中提出的问题、涉及的代码，都用：问题 - 答案 的方式成对地写在 markdown 中进行提交哦，当然可以附上你的学习感谢，有额外加分～

特别提醒：你为小双解释的也需要写进 md 中哦～

本题提交方式

提交点这里

出题人联系方式

Acacia QQ：384934309

CS-MEDIUM-03 Read From Memory ​

Step 1 救救电脑小白 ​

Step 2: 让我看看你的内存 ​

Step 3 让我玩玩你的内存 ​

本题提交方式 ​
